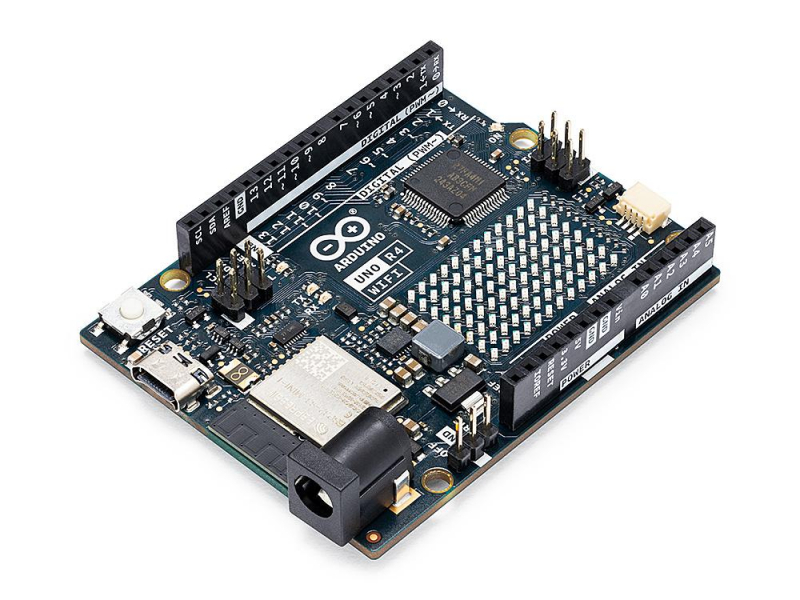

Izstrādes plate UNO R4 WiFi ARDUINO

Pārskats

Arduino UNO R4 WiFi apvieno Renesas RA4M1 mikrokontroliera RA4M1 skaitļošanas jaudu un aizraujošas jaunas perifērijas ierīces ar Espressif ESP32-S3 bezvadu savienojamības jaudu. Papildus tam UNO R4 WiFi piedāvā iebūvētu 12x8 LED matricu, Qwiic savienotāju, VRTC un OFF kontaktdakšu, kas nodrošina visas potenciālās vajadzības, kas radītājiem būs nepieciešamas nākamajam projektam.

Izmantojot UNO R4 WiFi, jūs varat viegli uzlabot savu projektu un pievienot bezvadu savienojamību, lai paplašinātu savas pašreizējās konfigurācijas pārklājumu. Ja šis ir jūsu pirmais projekts, šajā platē ir viss nepieciešamais, lai rosinātu jūsu radošumu.

Izpētīsim, ko UNO R4 WiFi var piedāvāt:

• Aparatūras savietojamība ar UNO form faktoru: UNO R4 WiFi saglabā tādu pašu formfaktoru, kontaktu izkārtojumu un 5 V darbības spriegumu kā tās priekšgājēja UNO R3, tādējādi nodrošinot netraucētu pāreju uz esošajiem shieldiem un projektiem.

• Paplašināta atmiņa un ātrāks pulkstenis: UNO R4 WiFi var lepoties ar paplašinātu atmiņu un ātrāku taktsdarbu, kas ļauj veikt precīzākus aprēķinus un bez piepūles apstrādāt sarežģītus projektus.

• Papildu iebūvētās perifērijas ierīces: UNO R4 WiFi piedāvā virkni iebūvētu perifērijas ierīču, tostarp 12 bitu DAC, CAN BUS un OP AMP, nodrošinot plašākas iespējas un projektēšanas elastību.

• Paplašināta 24 V tolerance: UNO R4 WiFi atbalsta plašāku ieejas sprieguma diapazonu, kas ļauj bez problēmām integrēt motorus, LED lentes un citus izpildmehānismus, izmantojot vienu barošanas avotu.

• HID atbalsts: Pateicoties iebūvētajam HID atbalstam, UNO R4 WiFi var imitēt peli vai tastatūru, kad tas ir savienots ar datoru, izmantojot USB, tādējādi atvieglojot taustiņu un peles kustību nosūtīšanu.

• Wi-Fi® un Bluetooth®: UNO R4 WiFi ir aprīkots ar ESP32-S3 moduli, kas ļauj izstrādātājiem papildināt savus projektus ar bezvadu savienojumu.
• Kombinācijā ar Arduino IoT mākoņa lietojumprogrammu veidotāji var attālināti uzraudzīt un kontrolēt savus projektus.

• Qwiic savienotājs: UNO R4 WiFi ir aprīkots ar Qwiic I2C savienotāju, kas ļauj viegli izveidot savienojumu ar plašās Qwiic ekosistēmas mezgliem.
• Adapteru kabeļi nodrošina arī savietojamību ar sensoriem un izpildmehānismiem, kas izmanto citus savienotājus.

• Atbalsts ar bateriju darbināmam RTC: UNO R4 WiFi ietver papildu adatas, tostarp "OFF" adatu plates izslēgšanai un "VRTC" adatu iekšējā reālā laika pulksteņa darbināšanai.

• LED matrica: UNO R4 WiFi ir aprīkota ar spilgtu 12x8 sarkanu LED matricu, kas ir ideāli piemērota radošiem projektiem ar animācijām vai sensoru datu attēlošanai, novēršot nepieciešamību pēc papildu aparatūras.

• Diagnostikas kļūdas darbības laikā: UNO R4 WiFi ietver kļūdu pārtveršanas mehānismu, kas konstatē darbības laikā notikušās kļūmes un sniedz detalizētus paskaidrojumus un norādes par kļūmes izraisījušo koda rindu.

• Visas šīs funkcijas ir ievietotas labi pazīstamajā UNO formātā, tāpēc tagad ir īstais brīdis, lai modernizētu savu projektu vai sāktu veidotāja ceļojumu. UNO R4 WiFi piedāvā nepārspējamu daudzpusību un iespējas visu līmeņu makeriem.

Tehniskie dati

Mikrokontrolieris	Renesas RA4M1 (Arm® Cortex®-M4)
USB	USB-C®	Programmēšanas ports
Kontakti	Digitālās I/O kontaktligzdas	14
Kontakti	Analogās ieejas adatas	6
	DAC	1
	PWM adatas	6
Komunikācija	UART	Jā, 1x
	I2C	Jā, 1x
	SPI	Jā, 1x
	CAN	Jā 1 CAN kopne
Enerģijas padeve	Shēmas darbības spriegums	5 V (ESP32-S3 ir 3,3 V)
	Ieejas spriegums (VIN)	6-24 V
	Līdzstrāvas strāva uz I/O kontaktiem	8 mA
Taktēšanas ātrums	Galvenais kodols	48 MHz
	ESP32-S3	līdz 240 MHz
Atmiņa	RA4M1	256 kB Flash, 32 kB RAM
	ESP32-S3	384 kB ROM, 512 kB SRAM
Izmēri	Platums	68,85 mm
	Garums	53,34 mm

Apraksts tiek tulkots, izmantojot automātiskās tulkošanas rīku. Ja pamanāt kādas neatbilstības, lūdzu, paziņojiet mums rakstot uz e-pastu apraksti@lemona.lv.
